采样附件>> 光纤探头>>R-系列光纤反射探头

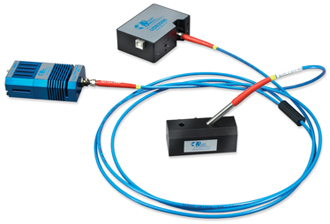

R-系列光纤反射探头是与我们的光谱仪和光源共同使用,用于搭建微型光学感应系统,实现固体表面的反射与荧光的测试,以及液体和粉末样品的背向散射与荧光的测试。反射探头可以优化为紫外-可见光(250~800nm)或可见光-近红外(400~2100nm)的波长范围,或是这两种波长范围的结合。

产品特色

  • 应用多功能性。能够测试固体表面的反射与荧光,以及液体和粉末样品的背向散射与荧光。

  • 紫外-可见光或可见光-近红外的波长范围。反射探头可优化到紫外-可见光(250~800nm)或可见光-近红外(400~2100nm)的波长范围,或是这两种波长范围的结合。

  • 多种探头选择。套环材料可以按照用户的要求选择,探头光学窗的设计也有标准型和30°角型两种供选择。

R400-7型、R200-7型和R600-7型探头均由7股光纤紧紧捆扎在一起组成,套环为不锈钢材质,其中6股为照明光纤,中间的1股为读出光纤。R200-7型探头内光纤的直径为200µm,R400-7型探头内光纤的直径为400µm,R600-7型的为600µm。

可选的非金属套环

RP200-7为200µm直径的光纤按照6+1的方式捆扎在一起,探头的套环为塑料材质,适用于需要非金属探针的测试情况,例如对于有腐蚀性的样品。

规格

光纤中心直径: 200 µm,400 µm 或600 µm
光纤中心/覆盖层材料:
光纤捆扎方式: 外层6股照明光纤,中间1股读出光纤
最优化波长范围:

紫外-可见光 (250-800 nm)

可见光-近红外(400-2100 nm)

套环材料: 不锈钢或塑料
套环尺寸: 3.0×0.25英寸
数值孔径: 0.22
照明与读出光纤尾部的终端: SMA 905
外壳材料: 由Keclar纤维增强的蓝色聚氯乙烯塑料
温度范围: -20 °C ~ 80 °C
装配探头长度: 2m(数据收集整理在中部)

供选择的反射/反向散射探头

型号 说明
R200-7-UV/VIS • 6股照明光纤和中间1股读出纤维的捆扎设计
R200-7-VIS/NIR

• 光纤直径200 µm

• 不锈钢套环

• 用于固体样品表面的反射测试或液体样品的反向散射和荧光测试

R400-7-UV/VIS • 6股照明光纤和中间1股读出纤维的捆扎设计
R400-7-VIS/NIR

• 光纤直径400 µm

• 不锈钢套环

• 用于固体样品表面的反射测试或液体样品的反向散射和荧光测试

R600-7-UV/VIS • 6股照明光纤和中间1股读出纤维的捆扎设计
R600-7-VIS/NIR

• 光纤直径600 µm

• 不锈钢套环

• 用于固体样品表面的反射测试或液体样品的反向散射和荧光测试

RP200-7-UV/VIS

• 6股照明光纤和中间1股读出纤维的捆扎设计

• 光纤直径200 µm

• 塑料套环

• 用于固体样品表面的反射测试或液体样品的反向散射和荧光测试,塑料套环更适用于某些样品的测试,特别是某些会使不锈钢生锈或腐蚀的样品

R200-REF-UV/VIS • R200-7型探头和1股外加光纤,用于监测光源
R200-REF-VIS/NIR

• 光纤直径200 µm

• 不锈钢套环

• 用于固体样品表面的反射测试或液体样品的反向散射和荧光测试,另外一股光纤用于监测光源

R200-12-MIXED

• 14股光纤:6股紫外-可见光照明光纤和6股可见光-近红外照明光纤,加上1股紫外-可见光读出光纤和1股可见光-近红外读出光纤

• 光纤直径200 µm

• 不锈钢套环

• 用于固体样品表面的反射测试或液体样品的反向散射和荧光测试,与双通道光谱仪共同使用,测量光波范围为紫外-可见光-短波近红外的样品

R200-ANGLE-UV • 6股照明光纤和中间1股读出纤维的捆扎设计
R200-ANGLE-VIS

• 光纤直径200 µm

• 不锈钢套环,外加 30°光学窗

• 适用于测试高密度液体和粉末的反向散射和荧光

R400-ANGLE-UV • 6股照明光纤和中间1股读出纤维的捆扎设计
R400-ANGLE-VIS

• 光纤直径400 µm

• 不锈钢套环,外加 30°光学窗

• 适用于测试高密度液体和粉末的反向散射和荧光

R600-ANGLE-UV • 6股照明光纤和中间1股读出纤维的捆扎设计
R600-ANGLE-VIS

• 光纤直径600 µm

• 不锈钢套环,外加 30°光学窗

• 适用于测试高密度液体和粉末的反向散射和荧光

RPH-1 • 用于固定反射探头的表面镀铝的探头架,可固定探头与表面呈45°或90°。用于固定直径为6.35mm(1/4英寸)的探头,通过RPH-ADP适配器可以固定直径为3.17mm(1/8英寸)的探头。
RPH-ADP

• 用于使探头适合于RPH-1型探头架,使探头架可以固定直径为3.17mm(1/8英寸)的探头。

RPH-2

• 用于固定反射探头的表面镀铝的探头架,可固定探头与表面呈45°或90°。仅用于固定带有SMA 905终端的光纤线。

样品应用

对固体表面的颜色、外观及化学组成的反射 对液体或粉末的颜色、外观及化学组成的反向散射
塑料,金属,涂料与涂层,薄膜和滤光层 牛奶和其它饮料
墨水,染料和图形艺术 颜料,墨水和染料
工业织物和布料 树脂和散装粉末
生物医药样品如人体皮肤和其它细胞组织 浆料和悬浊液中的悬浮颗粒物质
植物,海洋生物 荧光分析的液体样品
